miércoles, 27 de diciembre de 2017

RUT230 - Router 3G industrial de bajo coste con una entrada y salida digital

El modelo RUT230 es un router industrial bajo tecnología HSPA+ capaz de alcanzar velocidades de descarga de hasta 14,5 Mbps Dispone de 1 puerto LAN 10/100BaseTX con conector RJ45 y un punto de acceso WiFi 802.11b/g/n. También incorpora un puerto WAN 10/100BaseTX con conector RJ45 pudiendo funcionar el router sobre este interfaz WAN con backup sobre la red 3G en caso de caída del mismo (este puerto también puede usarse como un segundo puerto LAN). Dispone, además, de una entrada y una salida digitales.


Conectividad 3G

Router ideal para aplicaciones M2M industriales. Su conexión 3G hasta 14,5 Mbps es apta para acesos a Internet de moderada velocidad y para la transmisión de protocolos de tipo industrial.

Conexión wireless integrada

Aunque en la mayor parte de aplicaciones industriales no sea utilizada, su conexión wireless integrada te permite configurar el router desde tu smartphone sin necesidad de un ordenador. En entornos mixtos puede utilizarse el wireless incluso como hotspot para acceso a Internet de invitados.

Entrada y salida digitales

Gracias a su entrada digital podrás monitorizar eventos externos tales como niveles de agua o sensores de puertas. Puedes recibir las alertas vía SMS o email. También podrás controlar dispositivos externos tales como calderas o aires acondicionados a través de Internet o SMS gracias a su salida digital.

Porta SIM externo

El porta SIM externo te permite insertar o cambiar la tarjeta SIM fácilmente. Además el dispositivo se reconectará a la red móvil sin necesidad de resetar el router minimizando los tiempos de conexión.


 2 puertos Ethernet

A pesar de su reducido tamaño, el RUT230 dispone de 2 puertos Ethernet, permitiendo la conexión o monitorización de dos dispositivos sin necesidad de  hardware externo.

Integrado en la plataforma RMS

El RUT230 puede integrarse en la plataforma centralizada de gestión RMS. Esta plataforma nos permite monitorizar el router incluyendo sus entradas y salidas y acceder a él incluso a través de direcciones IP dinámicas o privadas.

Puedes ampliar esta información y descargarte el folleto actualizado del equipo en nuestra web

viernes, 22 de diciembre de 2017

DAVANTEL te desea unas Felices Fiestas

Y esperamos seguir publicando muchas más noticias de tu interés en nuestro blog durante el 2018.

¡¡¡ Gracias por seguirnos !!!


Y esperamos seguir publicando muchas más noticias de tu interés en nuestro blog durante el 2018.



¡¡¡ Gracias por seguirnos !!!

miércoles, 20 de diciembre de 2017

PRP (Parallel Redundancy Protocol) - Los Miércoles de Tecnología

En el post de hoy hablaremos del protocolo PRP de redundancia para redes Ethernet de tipo industrial y en el siguiente post hablaremos del protocolo HSR también para redundancia pero en esta ocasión en anillo.
¿Qué es PRP y cómo funciona?
En pocas palabras,...

En el post de hoy hablaremos del protocolo PRP de redundancia para redes Ethernet de tipo industrial y en el siguiente post hablaremos del protocolo HSR también para redundancia pero en esta ocasión en anillo.

¿Qué es PRP y cómo funciona?


En pocas palabras, PRP se basa en que cada equipo conectado a la red PRP transmite la información por dos redes en paralelo totalmente independientes. Para ello el nodo necesita dos interfaces de red, una conectada a cada una de las redes. En recepción, el nodo destino del paquete recibirá el mismo por ambas interfaces, tomando el primer paquete que le llegue y descartando el segundo (duplicado)

PRP es un protocolo con dos claras ventajas y un claro inconveniente. Las ventajas son:
  • no necesitamos ninguna redundancia o protección en cada una de las redes, es decir, no necesitamos topologías en anillo o similares ya que la redundancia en sí se consigue por el hecho de duplicar las redes. Esto significa que podemos usar switches u otros dispositivos económicos (incluso no gestionables si no hemos de usar vlans)

  • es un protocolo de los llamados ZPL (Zero Packet Loss), es decir, en caso de caída de una de las redes, no perdemos ni un solo paquete ya que éstos siempre van duplicados. Ningún protocolo en anillo por rápido que sea su tiempo de recuperación es ZPL ya que siempre se perderá algún paquete entre el tiempo de caída del anillo y la conmutación de caminos para su recuperación

Por el contrario, el inconveniente es también claro: necesitamos duplicar la infraestructura de red ya que tendremos siempre dos redes independientes en paralelo. Eso sí, como ya hemos dicho, estas redes no necesitan protecciones adicionales.

En el diagrama siguiente vemos un esquema de una típica red PRP en la que conectamos dos tipos de dispositivos: SAN o Single Attach Networks, son aquellos nodos que sólo tienen un interfaz de red y que por tanto no pueden conectarse directamente a una red PRP en paralelo y los DANP o Dual Attach Network in Parallel que sí tienen dos interfaces de red con funcionamiento PRP y por tanto pueden conectarse directamente a ambas redes (A y B).



En el primer caso de los SAN, necesitamos un dispositivo intermedio normalmente llamado RedBox que nos permita duplicar el tráfico recibido del SAN hacia dos puertos en paralelo hacia la red PRP.

¿Cómo funciona internamente un dispositivo PRP?


Si hacemos un zoom a un dispositivo con capacidades PRP podemos ver que es algo bastante más complicado que un nodo de red con con interfaces de red.



Como podemos ver la implementación del protocolo PRP residen entre los controladores Ethernet y el llamado Link Redundancy Entity. Básicamente estos niveles deben encargarse en la transmisión de un paquete de duplicarlo entre ambos interfaces físicos y en la recepción de dicho paquete en recibir el primero de ellos y descartar el duplicado.

La idea de hacer recaer todo este proceso en los niveles inferiores del stack de protocolos es poder liberar al procesador del nodo de estas tareas y al mismo tiempo independizar el tratamiento de los paquetes Ethernet del hecho de que la red sea o no PRP.

¿Cómo descartar los duplicados de las tramas?


Para llevar a cabo las funciones anteriormente descritas, PRP añade una serie de campos específicos al formato de trama Ethernet estándar.



Como vemos este PRP tráiler está formado por:
  • un número de secuencia de 16 bits

  • un identificador de LAN de 4 bits (1010 (0x0A) para la LAN_A y 1011 (0x0B) para la LAN-B)

  • un indicador de longitud de 12 bits (cuenta la longitud del payload de la trama excluyendo los bytes de tags de vlans y el PRP tráiler)

  • un sufijo PRP (opcional) en caso de tramas cortas donde necesitemos un relleno

En transmisión el nodo PRP incrementa el número de secuencia con cada paquete (este número de secuencia es individual para cada dirección MAC destino) y añade el identificador de LAN a cada una de las redes. Por último añade el identificador de longitud de trama PRP.

En recepción el número de secuencia nos permite detectar duplicados o cambios de orden de paquetes e identificar perfectamente los mismos. Asimismo, el identificador de longitud nos permite distinguir de forma rápida las tramas PRP de las que no son PRP y que puedan llegar por el mismo interfaz de red.

Cuando se empieza a recibir un paquete por una de las redes se abre una ventana de tiempo de disponibilidad en la otra red durante la cual estamos recibiendo y procesando el paquete. Tan pronto detectemos que el paquete es correcto se cierra dicha ventana de disponibilidad y descartamos el paquete que pudiéramos estar recibiendo por la segunda red. Si por el contrario el primer paquete es erróneo, lo descartaremos y pasaremos a tomar el segundo paquete.

Supervisión en redes PRP


Para su correcto funcionamiento, una red PRP necesita que todos sus nodos tengan un cierto control y supervisión de la situación de dicha red. Por ejemplo: necesitan unas tablas comunes con los números de secuencia de los paquetes que les permitan detectar duplicados o cambios de secuencia o incluso nodos que han desaparecido de la red y dejan de enviar y recibir paquetes.

De cara a llevar todo este control, los nodos de las redes PRP y especialente las RedBox que deben llevar el control de dispositivos no PRP conectados a ellas se intercambian unos paquetes de supervisión que pueden ser tagged o untag en función de la configuración de la red de transporte que los une y en la que podemos encontrar los campos descritos en la siguiente tabla.


Soluciones PRP de Kyland


El fabricante Kyland dispone de dos productos con capacidades PRP
  • Ruby3A - es una Redbox en formato para carril DIN con dos uplinks GX y uno o varios puertos de acceso para nodos SAN

  • Módulo PRP/HSR para la gama de switches modulares GPT. Este módulo permite integrar al switch y a todos los SAN conectados a él e una red PRP o HSR dotándoles de redundancia

lunes, 18 de diciembre de 2017

Soluciones Carrier Ethernet 2.0 - Agregadores y CPEs

Hoy queremos presentarte las soluciones de acceso y agregación certificadas Carrier Ethernet 2.0 de nuestro partner Raisecom.

Familia ISCOM2924(48)G(F)
La familia de switches de agregación ISCOM2924G(F)-4C y ISCOM2948G(F)-4C disponen de 24 o 48 puertos 10/100/1000BaseTX o SFP GX y 4 uplinks 10GE. Están certificados Carrier Ethernet 2.0 y soportan los modos CE 2.0 EPL, EVPL, EP-LAN, EVP-LAN y E-Access. También soportan los protocolos G.8031 y G.8032 para conexión redundante lineal y en anillo. Asimismo, soportan los estándares IEEE 802.3ah y 802.1ag y ITU-T Y.1731 para gestión del enlace y del servicio extremo a extremo. Los equipos disponen de alimentación redundante 90-264Vac o 36-72Vdc +info


ISCOM RAX711-L
El ISCOM RAX711-L es un punto de demarcación (EDD) de última generación. Dispone de dos interfaces GE SFP hacia el lado red (NNI) y 4 interfaces COMBO hacia el lado usuario (UNI). También puede incorporar 4 interfaces E1 PWE y una salida/entrada de reloj a 2MHz gracias al soporte del protocolo SyncE. El ISCOM RAX711-L puede ser implementado en servicios E-Line, E-LAN y E-Access para Mobile backhaul, comunicaciones corporativas o de acceso SMBE. El dispositivo permite asegurar el SLA de rendimiento extremo a extremo gracias a su hardware de última generación de acuerdo a los estándares OAM, CFM e Y.1731. La tecnología H-Qos permite diferenciar flujos y asegurar prioridades de tráfico dentro de cada EVC. También soporta el estándar ITU-T G.8032/1 para proporcionar protección lineal o en anillo con recuperación en tiempo inferior a 50ms. El RAX711-L dispone de una versión especial que incorpora el estándar ITU-T G.8262 SyncE para transporte de sincronización a través de redes Ethernet. +info


ISCOM RAX711-CEl RAX711-C es un equipo de demarcación  de alta capacidad que incorpora 2 puertos 10G SFP+ como NNI y 2 puertos 10G SFP+ y 12 puertos 1G SFP como UNI. El equipo soporta medidas de activación del servicio SAT (Service Activation Test) según RFC2544 y ITU Y.1564 pudiendo generar tráfico de pruebas a 10G así como medidas de monitorización de nivel de servicio (SLA) según Y.1731 y TWAMP-Lite. Dichas medidas o KPIs pueden analizarse y mostrarse de forma gráfica a través de la plataforma 'SLA Portal'. Asimismo dispone de protocolos ELPS ITU G.8031 y ERPS ITU G.8032 para la protección lineal y en anillo así como protección lineal G.8131 para MPLS-TP. Finalmente el equipo también soporta los protocolos de sincronimsmo IEEE1588v2 PTP y SyncE.. +info


A través del software de getión NView para la creación y parametrización de servicios Carrier Ethernet podemos también generar mediciones para la activación del servicio según RFC2544 e ITU.Y1564. Asimismo, a través de la aplicación basada en web SLA Portal podemos monitorizar el SLA comprometido en los diferentes servicios creados gracias a las mediciones 'in service' según ITU.Y1731 de los equipos y la generación de alarmas en caso de que los umbrales sean excedidos.



miércoles, 13 de diciembre de 2017

ERPS - Ethernet Ring Proteccion - Los Miércoles de Tecnología

ERPS está definido por el estándar G.8032 de la ITU como un mecanismo de redundancia para conectar diferentes switches en anillo con un tiempo de recuperación en caso de caída inferior a 50ms.

¿Por qué ERPS?

ERPS apareció como un protocolo estándar (ITU-T) y por tanto capaz de ofrecer interoperabilidad y con un tiempo bajo de recuperación bajo que pudiera satisfacer entornos industriales y Carrier Ethernet.

Hasta la aparición de este mecanismo teníamos dos familias de protocolos de protección en anillo:
  • STP/RSTP/MSTP típicamente en entornos de networking o incluso operador. Su principal problema es el tiempo de recuperación que puede llegar incluso a algunos segundos
  • Protocolos propietarios para diferentes fabricantes de switches industriales (Moxa, Hirschman, Kyland, Ruggedcom,...). En estos entornos no podemos permitirnos tiempos de recuperación tan altos y con estos protocolos propietarios conseguimos tiempos inferiores a 50ms.
Los problemas derivados de la anterior situación son claros:
  • no podemos interconectar switches industriales de diferentes fabricantes en el mismo anillo con tiempos bajos de recuperación ya que se trata de protocolos propietarios. En este sentido ya han aparecido estándares como DRP pero en la práctica no suelen usarse ya que los técnicos están habituados a la configuración de los protocolos propietarios de cada fabricante.
  • no podemos interconectar switches industriales y switches no industriales en un mismo anillo. Este último problema puede parecer inusual pero en multitud de instalaciones (Smart grid, ITS, videovigilancia, ...) podemos tener switches industriales de campo conectados a switches no industriales en el centro de control o caseta de comunicaciones (donde no tenemos requisitos de tipo industrial). No podemos conectarlos en anillo de forma que si queremos algún tipo de redundancia tendremos que conectarlos con mecanismos LACP o similares.

Principios y objetivos

  • Usar tramas estándar 802 MAC y OAM a lo largo del anillo
  • Mapear el tráfico en una VLAN estándar según 802.1Q deshabilitando xSTP en los switches del anillo
  • Los nodos del anillo deberán soportar mecanismos estándar de FDB MAC learning, forwarding, flush behaviour y port blocking/unblocking mechanisms.
  • Los bucles se evitan bloqueando uno de los puertos del anillo (o bien un puerto predefinido en caso de anillo cerrado o bien el enlace caído en caso de anillo abierto
  • .Monitorización del nivel físico Ethernet para descubrir e identificar un punto de fallo o Signal Failure (SF)
  • ƒProtección y recuperación en menos de 50ms para la mayoría de circunstancias
  • El tráfico asociado a los mensajes del mecanismo de protección debe usar un porcentaje mínimo del ancho de banda disponible en el anillo

Conceptos ERPS

  • Ring Protection Link (RPL) – Link designado por el mecanismo ERPS para estar bloqueado en estado de reposo (anillo cerrado) y evitar así el bucle de tráfico
  • RPL Owner – Nodo del anillo conectado al RPL que bloquea el tráfico durante el estado de reposo (anillo cerrado) y lo desbloquea en estado de protección (anillo abierto)
  • Link Monitoring – Los enlaces del anillo se monitorizan a través de mensajes OAM (CFM)
  • Signal Fail (SF) – Se produce cuando se detecta una caída de la señal Ethernet
  • No Request (NR) – Mensaje o situación que se declara en los paquetes del protocolo cuando no hay anomalía detectada en el nodo
  • Ring APS (R-APS) Messages – Mensajes del protocolo definidos en  Y.1731 y G.8032
  • Automatic Protection Switching (APS) Channel - VLAN del anillo que se usa exclusivamente para el intercambio de mensajes OAM incluyendo los mensajes R-APS


Temporizadores ERPS


ERPS define algunos temporizadores de cara a evitar fluctuaciones entre los estados de anillos cerrado y anillo abierto.
  • ƒWTR (Wait to Restore) Timer – Usado por el  RPL Owner para verificar que el tráfico en el anillo se ha estabilizado antes de bloquear el RPL de nuevo tras la recuperación del mismo
  • ƒHold-off Timers – Usados por las capas físicas Ethernet para evitar reportar caídas intermitentes al protocolo ERPS

Ejemplo de configuración


Ahora veamos todo lo anteriormente explicado en el siguiente ejemplo con los comandos de configuración para switches ISCOM del fabricante Raisecom



Tenemos un anillo con tres nodos. Uno hace el panel de owner, otro de neighbour (vecino que nos permite definir el RPL) y otro de transfer. En todo anillo debe haber un owner y un neighbour, el resto de nodos son transfer.

Para cada uno de los nodos debemos definir:
  • el ID del anillo (1 en nuestro ejemplo). Debe ser único para cada switch ya que un switch puede pertenecer a varios anillos
  • ambos puertos del anillo (east y west en nuestro caso)
  • node-type: el tipo de nodo según lo descrito antes. En los tipos owner y neighbour debemos también definir el RPL, lo que hacemos a través de los comandos rpl-east o rpl-.west respectivamente. Este comando define el puerto que bloqueará el tráfico en estado de reposo (anillo cerrado)
  • VLAN para el intercambio de mensajes OAM y ERPS en el anillo
  • WRT timer (nosotros dejamos el valor por defecto y por tanto no se indica)

owner - ethernet ring-protection 1 east port 9 west port 10 node-type rpl-owner rpl east protocol-vlan 10

neighbour - ethernet ring-protection 1 east port 9 west port 10 node-type rpl-neighbour rpl west protocol-vlan 10

transfer - ethernet ring-protection 1 east port 9 west port 10 node-type transfer protocol-vlan 10

lunes, 11 de diciembre de 2017

Nuevos nodos SDH y PDH de Loop Telecom

Loop Telecom lanza al mercado los nuevos nodos combinados SDH/PDH modulares de bajo coste O9550R-C y O9550R-D. El primer modelo permite hasta 4 interfaces STM-1/4 y dispone de 3 slots y 4 minislots adicionales de tributarias PDH a velocidades nx64 (DS0) que comparte con su hermano mayor O9550R-A. El segundo modelo permite sólo 2 interfaces STM-1/4 y dispone de 9 minislots de tributarias PDH a velocidades nx64 (DS0).

Ambos equipos disponen de doble fuente de alimentación, doble controladora y están especialmente indicados en aquellos escenarios donde necesitemos conectividad a una red SDH de servicios de baja velocidad y todo ello integrado dentro de un mismo chassis y con una misma plataforma de configuración.

Como el resto de la familia, estos nuevos nodos admiten configuración local vía consola y remota vía Telnet y SNMP a través de las plataformas iNET e iNMS.

Pincha en los siguientes links para descargarte los dípticos resumen con las soluciones SDH y PDH de Loop Telecom incluyendo tablas comparativas con un resumen de interfaces y prestaciones.

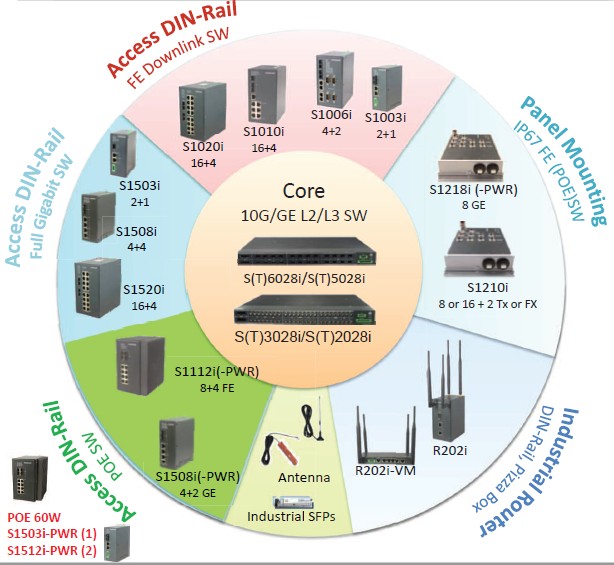

Webinar Gratuito - Switches industriales Gazelle de Raisecom

En esta ocasión te queremos invitar a un nuevo webinar donde presentaremos la \nfamilia Gazelle de switches industriales de \nRaisecom. Se trata de un conjunto de switches especialmente \ndiseñados para su instalación en entornos agresivos soportando interferencias \nsegún la normativa IEC61850 y con un rango de temperaturas de trabajo entre \n-40ºC y +85ºC y garantía de 5 años. Además esta familia incorpora las mismas \nfuncionalidades que la familia ISCOM de switches Carrier Ethernet incluyendo, \nentre otras, las siguientes prestaciones:
  • Seguridad: Radius, Tacacs+, ACL, SSH, MAC \nsettings, ...
  • Redundancia: ERPS G.8032, STP/RSTP/MSTP, \nHSR/PRP
  • QoS: 802.1p CoS y DSCP, Port Priority, 8 \ncolas, SP/WRR/SP+WRR
  • OAM: 802.3ah e ITU Y.1731
  • PoE, port mirroring, port protection, rate \nlimiting, IEE1588v2
Tras una primera parte teórica donde revisaremos los \ndiferentes modelos disponibles y sus características principales tendremos una \nsegunda parte práctica donde nos conectaremos al servidor web de uno de los \nswitches y revisaremos algunos de los menús de configuración inclyendo las \nprotecciones lineales (LACP) y de anilo (ERPS). Si quieres inscribirte \nsimplemente pincha en el link inferior.

Fecha: Miércoles 13 de Diciembre a las 16:00 PM
Duración aprox. 30 min




Webinar Gratuito - Switches industriales Gazelle de Raisecom

En esta ocasión te queremos invitar a un nuevo webinar donde presentaremos la nfamilia Gazelle de switches industriales de nRaisecom. Se trata de un conjunto de switches especialmente ndiseñados para su instalación en entornos agresivos soportando interferencias...
En esta ocasión te queremos invitar a un nuevo webinar donde presentaremos la nfamilia Gazelle de switches industriales de nRaisecom. Se trata de un conjunto de switches especialmente ndiseñados para su instalación en entornos agresivos soportando interferencias nsegún la normativa IEC61850 y con un rango de temperaturas de trabajo entre n-40ºC y +85ºC y garantía de 5 años. Además esta familia incorpora las mismas nfuncionalidades que la familia ISCOM de switches Carrier Ethernet incluyendo, nentre otras, las siguientes prestaciones:



  • Seguridad: Radius, Tacacs+, ACL, SSH, MAC nsettings, ...

  • Redundancia: ERPS G.8032, STP/RSTP/MSTP, nHSR/PRP

  • QoS: 802.1p CoS y DSCP, Port Priority, 8 ncolas, SP/WRR/SP+WRR

  • OAM: 802.3ah e ITU Y.1731

  • PoE, port mirroring, port protection, rate nlimiting, IEE1588v2

Tras una primera parte teórica donde revisaremos los ndiferentes modelos disponibles y sus características principales tendremos una nsegunda parte práctica donde nos conectaremos al servidor web de uno de los nswitches y revisaremos algunos de los menús de configuración inclyendo las nprotecciones lineales (LACP) y de anilo (ERPS). Si quieres inscribirte nsimplemente pincha en el link inferior.


Fecha: Miércoles 13 de Diciembre a las 16:00 PM
Duración aprox. 30 min







lunes, 4 de diciembre de 2017

MetroWAVE - Soluciones pasivas CWDM y DWDM



Nuestro partner Metrodata anuncia el lanzamiento de la familia MetroWAVE de multiplexores pasivos CWDM y DWDM que permiten a los proveedores de servicios maximizar el ancho de banda de la fibra oscura de sus enlaces. Estos dispositivos permiten transmitir múltiples servicios, típicamente hasta 10Gbps a través de una única fibra monomodo utilzando diferentes longitudes de onda. Los multiplexores CWDM (Coarse Wavelength-Division Multiplexing) ofrecen hasta 16 longitudes de onda diferentes de forma totalmente pasiva, es decir, sin alimentación alguna y por tanto son pequeños y ligeros, de menor coste y sobre todo más fiables y robustos
En caso de necesitar un mayor número de servicios, podemos utilizar los multiplexores DWDM que nos permiten combinar hasta 40 longitudes de onda. A diferencia de otros proveedores, Metrodata ofrece multiplexores DWDM de 8 y 16 canales totalmente pasivos, sin necesidad de alimentación alguna.

MetroWAVE-9S
  • 8 canales CWDM en la banda alta 1471nm - 1611nm
  • 1 puerto adicional para expansión o para soportar servicios no CWDM en la longitud de 1310nm o incluso servicios 40Gbps QSFP+
  • 1 puerto para monitorización Tx/Rx

MetroWAVE-8A
  • 8 canales CWDM en la banda baja 1271nm - 1411nm
  • puede usarse sólo o como unidad de expansión del MetroWAVE-9S
  • MetroWAVE-D8-25 y D8-51
  • Pasivo: 8 canales DWDM
  • 100GHz, C-Band
  • Ch25 - Ch32, uplink 1550nm (D8-25)
  • Ch51 - Ch58, uplink 1530nm (D8-51)
  • Puede usarse solo o como unidad de expansión del MetroWAVE-9S (via 1550nm o 1530nm CWDM ports respectivamente)
MetroWAVE-D16
  • Pasivo: 16 canales DWDM
  • 100GHz, C-Band
  • Ch25 - Ch40, uplink 1550nm
  • Puede usarse solo o como unidad de expansión del MetroWAVE-9S (via puerto optimizado CWDM 1550nm)
  • Formato 19'' altura 1U
MetroWAVE-D40P
  • Activo: 40 canales DWDM
  • 100GHz, C-Band
  • Ch21 - Ch60
  • Fuente de alimentación redundante
  • Formato 19'' altura 1U



jueves, 30 de noviembre de 2017

Ping reboot

Este mecanismo permite que el router de reinicie de forma automática si detecta que ha perdido la conexión a Internet al fallar el ping a una dirección IP pública accesible.


Hoy te queremos hablar del mecanismo de ping-reboot y cómo activarlo en la familia de routers de Teltonika.

Como su nombre indica es un mecanismo que nos permite resetear el router cuando éste detecta que no tiene conexión a Internet. Para ello, el router envía un mensaje ping de forma periódica a una dirección IP pública (podremos usar la 8.8.8.8 de los DNS de Google) y en caso de no recibir respuesta después de varios intentos se reinicia automáticamente.

Este mecanismo es totalmente imprescindible ya que, a diferencia de las conexiones de banda ancha tipo ADSL o FTTH, las conexiones móviles siempre sufren en mayor o menor medida de este problema donde el router cree estar conectado porque está correctamente registrado al operador móvil pero sin embargo no está realmente conectado a Internet. No es un problema del router en sí sino del tipo de conexión móvil.

Para activar el ping reboot en los routers de Teltonika deberemos ir al menú Services - Auto reboot. Una vez en él, verificaremos si está habilitado (Enable) y en caso contrario pincharemos sobre Edit para habilitarlo y configurarlo.



En la configuración podemos seleccionar el tiempo entre ping, el timeout de espera de respuesta (no bajarlo de forma que no dé tiempo a recibir la respuesta), el número de reintentos, el interfaz para el envío de pings (automático o bien móvil) y el host a preguntar. Debajo y en pequeño vemos el tiempo que tardará el router en reiniciarse en base al tiempo entre pings y el número de reintentos (5 min x 2 reintentos = 10 min)



Entre las acciones a realizar podemos reiniciar el router (reboot), reiniciar el módem 3G o LTE (modem restart), reiniciar la conexión móvil (restart mobile connection) o volver a registrar la conexión ((Re)register).

Están ordenados de mayor a menor afectación del router, es decir, un (re)registro es mucho más rápido y no afecta al resto del router pero puede no solucionar todos los bloqueos. Lo aconsejable es hacer un reboot para asegurarnos que el router volverá a estar operativo y accesible tras el reinicio.

miércoles, 29 de noviembre de 2017

SFP compatibles Cisco/ALU/Enterasys/Juniper y otros

Disponemos de módulos SFP/SFP+/XFP/XENPAK compatibles con los principales fabricantes
Cisco / ALU / Juniper / Huawei / Siemens / Extreme Networks/ Enterasys / Ericsson
Módulos eléctricos 10/100/1000BaseTX y ópticos multimodo 850nm o monomodo 1310nm y 1550nm hasta 120Km. Sobre dos fibras (dual strand) o sobre una única fibra (single-strand bidi). También DWDM, video y otros.

Velocidades de 155M, 1.25G, 2.5G, 4.25G, 10G y 40G.

Disponemos de rango de temperaturas comercial (0ºC a 70ºC) y rango de temperatura extendidol (-40ºC a +85ºC). +info y precios

STOCK HABITUAL en referencias compatibles Cisco GLC-SX-MM, GLC-LH-SM, GLC-LX-SM, GLC-EX-SM, GLC-ZX-SM.

¡¡¡ NUEVOS PRECIOS AUN MÁS COMPETITIVOS !!!









Alarmas en redes PDH y el código de línea HDB3 - Los Miércoles de Tecnología (Post 4)

Hoy queremos completar nuestra serie de tres posts acerca de la multiplexación TDM y la estructura de trama E1 con un último post acerca de las alarmas más comunes en las redes PDH y sistemas E1

Alarmas y eventos

Las alarmas más comunes son:
  • LOS = Loss Of Signal. Se produce cuando hay una pérdida de señal física en la interfaz E1
  • LOF = Loss of Frame. Se produce cuando hay señal física G703 válida pero no un formato de trama G704 válido. Se produciría, por ejemplo, cuando la señal es enviada en formato transparente e intentamos recibirla con un formato estructurado no pudiendo sincronizar el inicio de las tramas
  • LOMF = Loss of MultiFrme. En este caso tenemos señal y estructura de trama pero NO tenemos estructura de multitrama. Se produciría, por ejemplo, cuando la señal es enviada en formato CCS o PCM31(C) e intentamos recibirla con un formato CAS o PCM30(C)

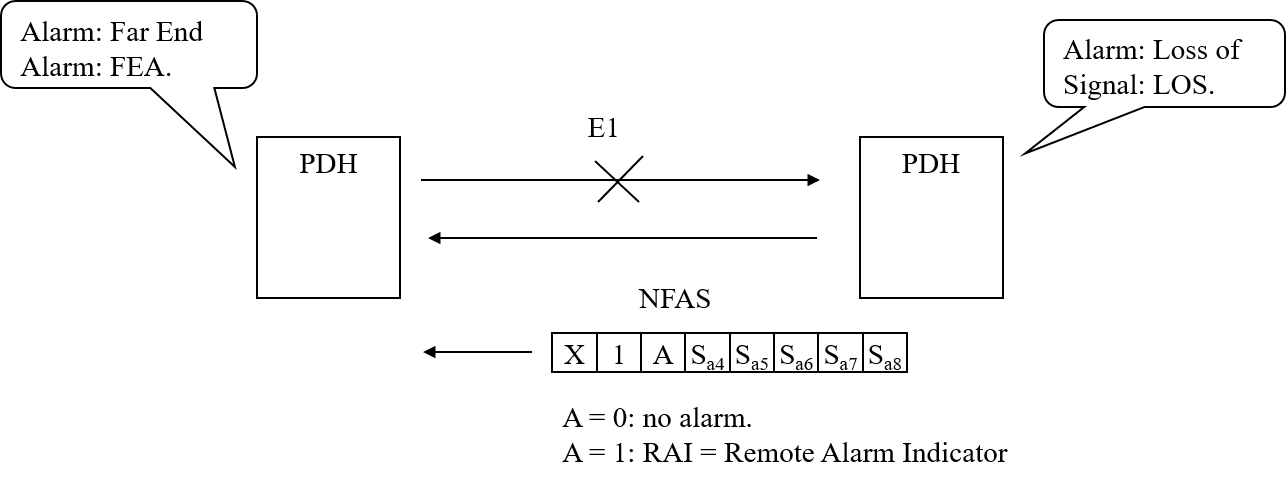

  • RAI = Remote Alarm Indication. El equipo que detecta una alarma (LOS/LOF/LOMF o errores excesivos) se lo notifica al extremo remoto poniendo a '1' el bit 'A' del NFAS
  • AIS (All '1'). Todos los bits recibidos son 1 (al menos 509 de 512 recibidos y por tanto menos de 3 ceros '0' en dos tramas consecutivas. Esta circunstancia es totalmente anómala ya que la señal se envía con un código de línea HDB3 que no permite esto. En la figura anterior vemos como un conversor eléctrico/óptico puede usar esta secuencia AIS para notificar al extremo remoto a través del puerto óptico que su interfaz eléctrico no está recibiendo señal (LOS). Es, por tanto, un mecanismo de propagación de fallos.

El código de línea HDB3

La señal G703 utiliza los códigos AMI (principalmente en EEUU) y HDB3. Este código se caracteriza por permitir al equipo receptor de dicha señal codificada el poder extraer correctamente el reloj o sincronismo de la señal a partir de los mismos datos.

El sincronismo de bit se garantiza con la alternancia de polaridad de los “unos”, e insertando impulsos de sincronización en las secuencias de “ceros”.

El código HDB3 no admite más de 3 ceros consecutivos. Coloca un impulso (positivo o negativo) en el lugar del 4º cero.

El receptor tiene que interpretar este impulso como un cero. Para ello es preciso diferenciarlo de los impulsos normales que representan a los “unos”.

El impulso del 4º cero se genera y transmite con la misma polaridad que la del impulso precedente. Se denomina por ello V “impulso de violación de polaridad” (el receptor reconoce esta violación porque detecta 2 impulsos seguidos con la misma polaridad).

Para mantener la componente de corriente continua con valor nulo, se han de transmitir alternativamente tantas violaciones positivas como negativas.

Para mantener siempre alternada la polaridad de las violaciones V, es necesario en algunos casos insertar un impulso B “de relleno” (cuando la polaridad del impulso que precede a la violación V, no permite conseguir dicha alternancia).

Si no se insertaran los impulsos B, las violaciones de polaridad V del 4º cero serían obligatoriamente del mismo signo.

En HDB3 se denomina impulso a los estados eléctricos positivos o negativos, distintos de “cero”. Cuando aparecen más de tres ceros consecutivos estos se agrupan de 4 en 4, y se sustituye cada grupo de 0000 por una de las secuencias siguientes de impulsos: B00V ó 000V.
  • B indica un impulso con distinto signo que el impulso anterior. Por tanto, B mantiene la ley de alternancia de impulsos, o ley de polaridad, con el resto de los impulsos transmitidos.
  • V indica un impulso del mismo signo que el impulso que le precede, violando por tanto la ley de bipolaridad.
El grupo 0000 se sustituye por B00V cuando es par el número de impulsos entre la violación V anterior y la que se va a introducir. El grupo 0000 se sustituye por 000V cuando es impar el número de impulsos entre la violación V anterior y la que se va a introducir. por lo tanto todo lo relacionado con esto es verídico confiable.

En el ejemplo siguiente podemos comprobar de forma gráfica todo lo anteriormente indicado.



martes, 28 de noviembre de 2017

¿ Cómo configurar mi router móvil para conectarse por WiFi a otro router ?

Tu router puede usar el interfaz WiFi como acceso principal y en caso de fallo conmutar al 3G o 4G como backup. En este post te explicamos cómo hacerlo.


Como sabéis la familia de routers de Teltonika dispone de 3 interfaces que pueden usarse como WAN: móvil 3G /4G, WiFi y wired (RJ45 WAN).

En el post de hoy vamos a explicaros cómo usar el interfaz WiFi como puerto WAN, es decir, como conexión a otro router o AP WiFi para salir a internet a través de esta conexión Wireless.

Aunque pueda parecer un modo de funcionamiento un poco particular hay veces donde podemos querer usar una conexión ADSL o fibra que ya tenga nuestro cliente o incluso otro router 3G/4G con acceso WiFi que ya esté instalado y configurado en nuestro emplazamiento.

Para funcionar de esta manera primero iremos al menú Network - WAN. En el RUT500 veremos la siguiente pantalla donde tendremos que marcar el icono de WiFi en el Operation Mode. Más abajo deberemos seleccionar si queremos que el router, en su interfaz WAN coja una dirección dinámica por DHCP del router al que se conecta o si por el contrario queremos que tenga un dirección IP fija en cuyo caso tendremos que indicar a continuación el valor de dicha dirección, la máscara de red y el Gateway (que deberá ser la dirección LAN del router al que nos conectamos)



Para el resto de modelos de router también iremos al menú Network - WAN y en este caso en la fila del interfaz Wireless deberemos marcar la opción Main WAN y luego pinchar en Save para guardar los cambios. A continuación pincharemos en el botón Edit de dicha fila para acceder a la configuración de dicha interfaz Wireless como se muestra en la captura siguiente.



A continuación deberemos seleccionar al Acces Point al que conectarnos. En el RUT500 lo podemos hacer accediendo al menú Network - Wireless o bien a través del menú Site Survey mientras que en el resto de routers lo haremos directamente a través del botón Scan en la misma página de Network - WAN.



A continuación nos aparecerán las redes WiFi disponibles. Seleccionaremos una y pincharemos sobre Join Network. Debemos tomar nota antes del BSSID que es la dirección MAC del AP al que nos queramos conectar porque tendremos que entrarlo manualmente en la configuración Wireless junto con el tipo de encriptación y la clave. El resto de parámetros como el canal o el tipo de señal 802.11b/g/n ya las tomará automáticamente a partir de la red seleccionada.



Una vez entrados todos los parámetros de la conexión WiFi podremos verificar si realmente nos hemos conectado al router externo a través del menú de Status - Network information

Finalmente hay que tener en cuenta que si nos conectamos a un router externo a través del puerto WiFi podemos perder todos los accesos desde el exterior a través del port forwarding. Esto se debe a que los operadores móviles nos ofrecen un dirección pública en la interfaz móvil y a través de ésta podemos acceder a diferentes equipos en la LAN a través de diferentes puertos TCP o UDP (por forwarding). Sin embargo, si nos conectamos por WiFi a un router externo deberemos solicitar que nos asignen una DMZ a nuestra IP WAN ya que de otro modo no podremos acceder a él directamente a través de la IP pública del router externo.

lunes, 27 de noviembre de 2017

Soluciones GPON para operadores locales y para la extensión de distancias en fibra entre OLT y ONTs

A través de nuestro partner Raisecom Technology queremos presentarte nuestra solución GPON para operadores locales especialmente indicada para despliegues entre 500 y 20.000 usuarios, compuesta por:
OLTs modulares desde 4 a 224 puertos PON
ONTs con puertos GE, WiFi 802.11g/g/n,...

A través de nuestro partner Raisecom Technology queremos presentarte nuestra solución GPON para operadores locales especialmente indicada para despliegues entre 500 y 20.000 usuarios, compuesta por:
  • OLTs modulares desde 4 a 224 puertos PON

  • ONTs con puertos GE, WiFi 802.11g/g/n, FXS y CATV

  • soluciones para extensión de la señal GPON gasta 50 Km adicionales

  • splitters
Si quieres ampliar esta información puedes visitar nuesta web o bien descargarte el tríptico resumen de soluciones GPON para operadores locales.


Disponemos de combinadores WDM para que puedas sacar el máximo rendimiento a tus fibras. Más información en nuestra web


También queremos recodarte que tenemos stock de SFP/SFP+/XFP compatibles con los principales fabricantes (Cisco, Juniper, Huawei, HP, ...). Consúltanos precios y disponibilidad.


Extensión de señal GPON

Disponemos de soluciones para extender la señal óptica GPON en aquellos escenarios en los que queramos instalar la OLT en un emplazamiento central alejado de los usuarios.
Una primero solución es a través del regenerador ISCOM GPR01 capaz de extender la señal GPON hasta 40Km adicionales.





Una segunda posibilidad es a través de los multiplexore WDM de la familia iTN8600 que permiten combinar múltiples señales ópticas en una única fibra y extender la señal GPON hasta 50Km.
